Ogrodzenia stalowe ozdobne ancona

Podstawowe informacje Dane techniczne Materiały do pobrania

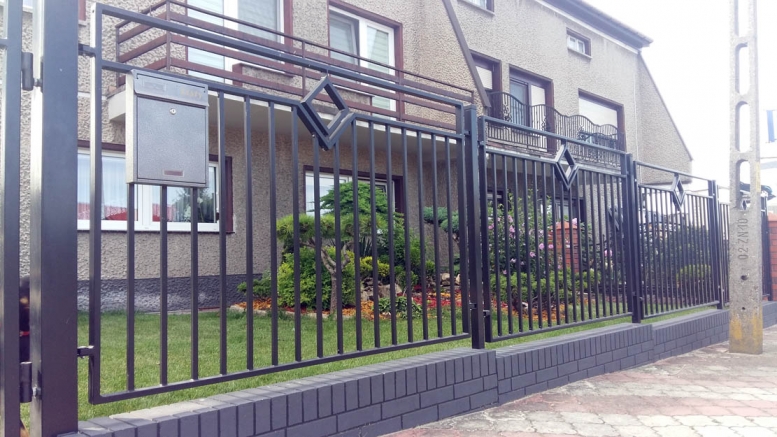

ANCONA –  elegancka, zamknięta konstrukcja wzbogacona o designerski romb.  Rozwiązanie dla Klientów pragnący podkreślić  walory swoich posesji, rezydencji. Stanowi wyraźny akcent, przy którym nie da się przejść obojętnie.

Komplet ogrodzeniowy składa się z przęsła, bramy, furtki , słupków stalowych do przęseł  z profila 70x70 i słupków stalowych do bramy, furtki z profilu 100x100. Dzięki zastosowaniu zawiasów , uchwytów naszej firmy,  istniej możliwość zamontowania przęsła, furtki, bramy do słupków z bloczków łupanych.  System zabezpieczony antykorozyjnie ocynkiem ogniowym i  lakierem proszkowym ( DUPLEX). Dostępna jest wersja wykończenia lakieru gładki połysk lub mat struktura

Galeria
Rysunek
Zalety
Dane techniczne
Wymiary bramy dwuskrzydłowej światło wjazdu: 3972mm, wysokość: 1450mm
Wymiary przęsła szerokość: 2000mm, wysokość: 1250mm
Wymiary furtki szerokość: 938mm, wysokość: 1450mm
Wymiary bramy samonośnej światło wjazdu: 4000mm, wysokość: 1390mm, całkowita długość skrzydła: 6000mm
Minimalny odstęp mięczy słupkami szerokość: 2020mm
Brama dwuskrzydłowaBrama samonośnaPrzęsłoFurtkaInstrukcja montażu sytemów: ANCONA, MILANO, PARMA, GENUAInstrukcja montażu bramy samonośnej

Furtka ANCONA

Furtka ANCONA

Furtka wykonana jest ze stalowych, ułożonych pionowo profili zamkniętych 18x18x1,2 mm (7 szt.) spawanych do poziomego profilu ozdobnego 40x20x1,5 mm oraz do ramy składającej się z profilu 40x40x2 mm (profil z zawiasami) oraz dwóch profili 40x40x1,5 mm (profil kasety zamka oraz profil dolny). Do profilu poziomego przyspawana jest ozdoba w kształcie kwadratu, wykonana z profili (o dł, 180 mm) 40x20x1,5 mm. Dzięki temu rozwiązaniu uzyskano sztywność i stabilność konstrukcji przy wadze zaledwie 17 kg. Cała furtka montowana jest do słupów stalowych lub betonowych za pomocą dedykowanych zawiasów.



Dane techniczne furtki ANCONA:

  • Wysokość furtki wynosi 1450 mm, natomiast szerokość 900 mm (wraz z zawiasami 938 mm);
  • Odległość między profilami pionowymi wynosi 94 mm;
  • Skrzydło furtki zawieszone jest na zawiasach montowanych do słupów stalowych 100x100x2 mm lub do słupów murowanych wykonanych indywidualnie przez klienta. W przypadku wariantu ze słupami murowanymi firma Jarmex oferuje dedykowane zawiasy z płaskownikiem do wmurowania;
  • Furtka posiada zaślepki otworów technologicznych Ø10 i Ø12;
  • Furtka w profilu zamka posiada otwory pod klamkę, wkładkę bębenkową oraz szyldy.



Ogrodzenie dostępne jest w wersji ocynkowanej ogniowo wg normy: EN-ISO 1461  i lakierowanej proszkowo wg normy EN-ISO 12944-5 w kolorach z palety RAL wg katalogu JARMEX.

Przęsło ANCONA

Przęsło ANCONA

Przęsło ANCONA wykonane jest ze stalowych, ułożonych pionowo profili zamkniętych 18x18x1,2 mm spawanych do poprzecznego profilu ozdobnego oraz ramy wykonanej z profili 40x20x1,5 mm. Do profilu ozdobnego przyspawana jest ozdoba w kształcie kwadratu wykonana z profili (o dł. 180 mm) 40x20x1,5 mm. Takie rozwiązanie pozwala na uzyskanie odpowiedniej sztywności i stabilności konstrukcji przy wadze 23 kg. Cały zestaw montowany jest do słupów stalowych lub betonowych za pomocą dedykowanych uchwytów (uchwyt przęsła ozdobnego).



Dane techniczne przęsła ANCONA:

  • Szerokość przęsła wynosi 2000 mm, natomiast wysokość 1250 mm;
  • Odległość między profilami pionowymi (16 szt. w jednym przęśle) wynosi 94 mm;

Brama dwuskrzydłowa ANCONA

Brama dwuskrzydłowa ANCONA

W skład bramy dwuskrzydłowej wchodzą: skrzydło lewe, skrzydło prawe, zasuwa pozioma oraz rygiel dolny. Pojedyncze skrzydło bramy dwuskrzydłowej składa się z 16 pionowych profili 18x18x1,2 mm spawanych do dwóch poprzecznych profili 40x20x1,5 mm oraz ramy składającej się z czterech profili 40x40x2 mm. Do poziomego profilu ozdobnego (górny profil wypełnienia bramy) przyspawana jest ozdoba w kształcie kwadratu wykonana z profili (o dł. 180 mm) 40x20x1,5 mm. Dzięki temu rozwiązaniu uzyskano sztywność i stabilność konstrukcji przy wadze zestawu na poziomie 70 kg. Cała brama montowana jest do słupów stalowych lub betonowych za pomocą dedykowanych zawiasów. Istnieje możliwość automatyzacji bramy zawieszanej zarówno na słupach stalowych jak i betonowych.



Dane techniczne standardowej bramy dwuskrzydłowej ANCONA:

  • Wysokość bramy wynosi 1450 mm, szerokość jest równa 3972 mm (wraz z zawiasami);
  • Szerokość jednego skrzydła wynosi 1986 mm (wraz zawiasami);
  • Skrzydła bramy zawieszone są na zawiasach montowanych do słupów stalowych 100x100x2 mm lub do słupów murowanych wykonanych indywidualnie przez klienta. W przypadku wariantu ze słupami murowanymi firma Jarmex oferuje dedykowane zawiasy z płaskownikiem do wmurowania.
  • Do prawego skrzydła bramy dospawany jest: opór bramy (płaskownik 80x60x3), a profil pionowy wyposażony jest w nitonakrętki do przykręcenia rygla;
  • Profil pionowy lewego skrzydła  bramy wyposażony jest w nitonakrętki do przykręcenia zasuwy poziomej oraz ucha pod kłódkę;
  • Brama dwuskrzydłowa posiada zaślepki otworów technologicznych Ø10 i Ø12;

Brama samonośna ANCONA

Brama samonośna ANCONA

Brama samonośna (przesuwna) składa się z profili 60x40x2 mm tworzących ramę, profili poziomych (2 profile ozdobne 40x20x1,5 mm o dł. 1940 mm i jeden o dł. 580 mm) oraz 39 pionowych profili 18x18x1,2 mm. Do poziomych profili ozdobnych oprócz profili pionowych przyspawane są ozdoby w kształcie kwadratu wykonane z profili (o dł. 180 mm) 40x20x1,5 mm. Do ramy przyspawana jest belka jezdna wykonana z ceownika bramowego o wymiarach 70x70x4 mm. Dzięki zastosowaniu profili ramy o grubości 2 mm uzyskano sztywność i stabilność konstrukcji. Skrzydło bramy montowane jest przy pomocy dedykowanych słupów (słup początkowy, końcowy oraz „A-owy”). Istnieje możliwość automatyzacji bramy poprzez dodanie napędu oraz listwy zębatej nylonowej. Zarówno brama ręczna jak i automatyczna ze względu na kierunek otwarcia występują w wersji lewej i prawej.



Dane techniczne standardowej bramy samonośnej ANCONA:

  • Całkowita wysokość skrzydła bramy wynosi 1390 mm, szerokość jest równa 6000 mm, natomiast światło wjazdu wynosi 4000 mm;
  • Zestaw bramy samonośnej do przesuwu ręcznego zawiera zamek hakowy, wkładkę bębenkową oraz klamkę;
  • Słup początkowy i końcowy bramy samonośnej wykonany jest z podstawy z blachy (grubość 6 mm) oraz profili 80x80x2 mm z odpowiednio przygotowanymi punktami montażowymi akcesoriów (np. chwytak górny, koszyk najazdowy);
  • Słup „A-owy” bramy samonośnej wykonany jest z podstawy z blachy (grubość 6 mm) oraz profili 80x40x3 mm z odpowiednio przygotowanymi punktami montażowymi akcesoriów - rolki prowadzące (oraz napęd w przypadku bramy automatycznej);
  • Podstawa przyspawana wewnątrz słupa „A-owego” jest elementem mocującym napędu bramy (w przypadku bramy automatycznej);
  • Wysokości słupów wynoszą: 1500 mm- słup początkowy, 1500 mm- słup A-owy, 500 mm- końcowy;
  • Brama samonośna posiada zaślepki otworów technologicznych Ø10, Ø12, Ø20 oraz zaślepki profilu dolnego bramy 60x40.
